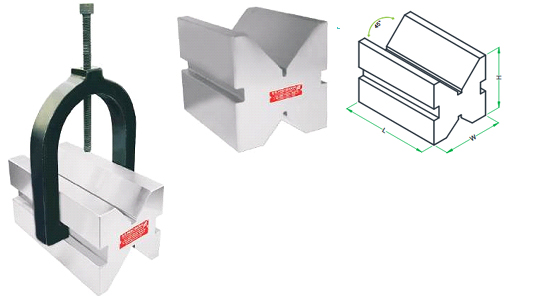

B.R.PRECISION HARDENED 'V' BLOCK
Model Type: BR - HVB - ( Two Side V Block )
Precision Hardened ‘V’ Block
- Made out of High Grade alloy steel
- Hardened and ground
- Hardness at HRC 54° - 56°
- Accuracy at 0.005 Micron
- Available with U clamps
| Model Types & Dimensions (Two Sided 'V' Block ) | ||||||||
| Specification |
Model Type BR-HVB-1 🠋 |
Model Type BR-HVB-2 🠋 |
Model Type BR-HVB-3 🠋 |
Model Type BR-HVB-4 🠋 |
Model Type BR-HVB-5 🠋 |
Model Type BR-HVB-6 🠋 |
Model Type BR-HVB-7 🠋 |
Model Type BR-HVB-8 🠋 |
|---|---|---|---|---|---|---|---|---|
| Width of ‘V’Block ( W ) | 105 mm | 110 mm | 100 mm | 108 mm | 92 mm | 95 mm | 52 mm | 48 mm |
| Height of ‘V’Block (H ) | 104 mm | 85 mm | 72 mm | 75 mm | 65 mm | 75 mm | 52 mm | 48 mm |
| Length of ‘V’Block ( L ) | 146 mm | 165 mm | 150 mm | 110 mm | 120 mm | 95 mm | 68 mm | 55 mm |
| Diameter clamping range | Ø20-130 mm | Ø20-100 mm | Ø15-90 mm | Ø15-80 mm | Ø15-75 mm | Ø15-75 mm | Ø10-40 mm | Ø10-35 mm |

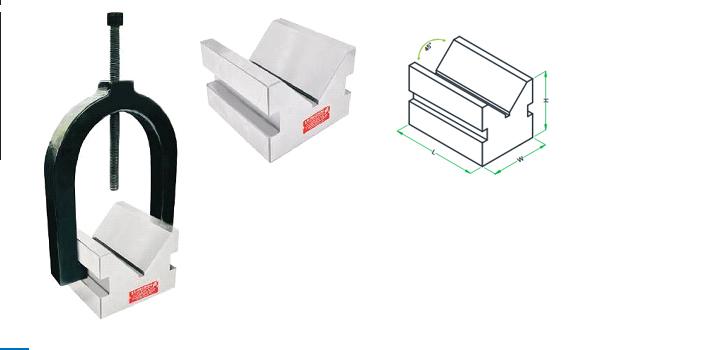

B.R.PRECISION HARDENED 'V' BLOCK
Model Type: BR - HVB - ( One Side ‘V’ Block ) )
Precision Hardened ‘V’ Block
- Made out of High Grade alloy steel
- Hardened and ground
- Hardness at HRC 54° - 56°
- Accuracy at 0.005 Micron
- Available with U clamps
| Model Types & Dimensions (One Side ‘V’ Block ) | |||||||
| Specification |
ModelType BR-HVB-1 🠋 |
ModelType BR-HVB-2 🠋 |
ModelType BR-HVB-3 🠋 |
ModelType BR-HVB-4 🠋 |
ModelType BR-HVB-5 🠋 |
ModelType BR-HVB-6 🠋 |
ModelType BR-HVB-7 🠋 |
|---|---|---|---|---|---|---|---|
| Width of‘V’Block(W) | 205 mm | 156 mm | 152 mm | 106 mm | 90 mm | 63 mm | 55 mm |
| Heightof‘V’Block(H) | 135 mm | 95 mm | 85 mm | 72 mm | 90 mm | 38 mm | 38 mm |
| Lengtho f‘V’Block(L) | 208 mm | 260 mm | 156 mm | 110 mm | 60 mm | 75 mm | 60 mm |
| Diameter clamping range | Ø60-200 mm | Ø40-140 mm | Ø40-140 mm | Ø25-90 mm | Ø23-80 mm | Ø15-50 mm | Ø12-40 mm |
